- check_circleVHF duplex Filter
- check_circle138 - 156 MHz
BESCHRIJVING

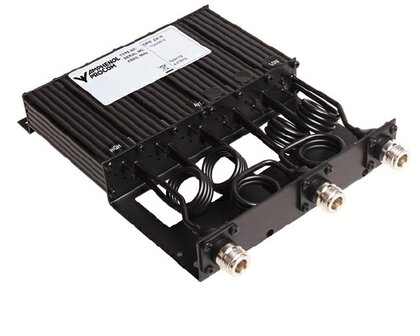

De DPF 2/6… is een duplexfilter met 6 holtes.
Deze duplexer wordt geleverd in een laagbandversie, type DPF 2/6 L, afstembaar binnen 138 - 156 MHz.
De DPF 2/6…-modellen zijn primair bedoeld voor apparatuur waarbij de Tx en Rx
op één frequentie werken, maar ze kunnen ook, echter met iets lagere data, worden gebruikt waar de Tx en Rx op meerdere kanalen werken, d.w.z. binnen een bepaalde poortbandbreedte.
In het laatste geval wordt fabrieksafstemming aanbevolen.
Het filter heeft zeer kleine fysieke afmetingen dankzij het gebruik van hoge-Q, temperatuurgecompenseerde spiraalresonatoren.
De behuizing is gemaakt van geëxtrudeerd aluminium, het chassis van gepassiveerd staal en in de stijve coaxkabels en de connectoren is teflonisolatie aangebracht.
Het filter is gecoat met zwart vinyl om corrosie te voorkomen.
De aanbieding prijs geld alleen voor de artikelen die op voorraad zijn dan is:
Duplex filter is nu afgeregeld op 151.71875 - 147.11875 MHz (model 200000130)
Dit duplex filter is nu afgeregeld op 151.54375 - 146.94375 MHz (model 200000130)
Ggevens:
- Model DPF 2/6 L-4/6
- Filter Type duplex filter
- Frequency 138 - 156 MHz (op voorraad 151.71875 - 147.11875 MHz)
- Max. Input Power 50 W
- Insertion Loss < 1.2 dB (typ. 1.0 dB)
- Impedance 50 Ω
- VSWR < 1.5:1
- Connection(s) N(f)
- Dimensions Approx. 211 x 154 x 33 mm
- Weight Approx. 0.94 kg
