- check_circleBand Pass Filter
- check_circleUHF 380-470MHz

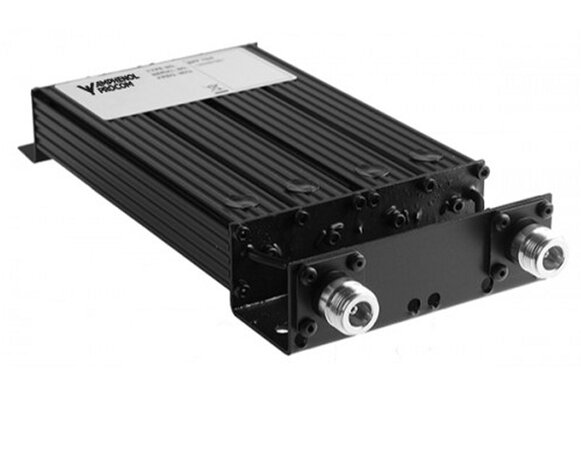

De BPF 70/4 is een ¼ λ banddoorlaatfilter met 4 resonatoren en inductieve koppeling tussen de resonatoren.
Dit filter kan worden gebruikt als voorselector om een ​​ontvanger te beschermen tegen interferentie van zenders buiten de banddoorlaatgrenzen.
Wanneer de BPF 70/4 aan de uitgang van een zender wordt geïnstalleerd, reduceert hij storende signalen.
De BPF 70/4 is instelbaar over het bereik van 380 - 470 MHz.
Zorgvuldige materiaalkeuze garandeert een betrouwbare werking over een breed temperatuurbereik.
Geëxtrudeerde aluminium profielen, stalen racks en coaxkabels en connectoren met teflonisolatie zorgen voor een goede mechanische sterkte.
De BPF 70/4 is voorzien van een zwarte vinylcoating om corrosie te voorkomen.
Het filter wordt standaard geleverd met een bandbreedte van 4 MHz; andere bandbreedtes kunnen bij bestelling worden aangevraagd (tot 10 MHz).
De aanbieding prijs geld alleen voor de artikelen die op voorraad zijn dan is:
Dit Band pass filter is nu afgeregeld op 455.5 - 456 MHz
- Model BPF 70/4
- Filter Type Band-pass filter
- Frequency 380 - 470 MHz
- Max. Input Power 50 W
- Insertion Loss < 1.5 dB
- Impedance 50 Ω

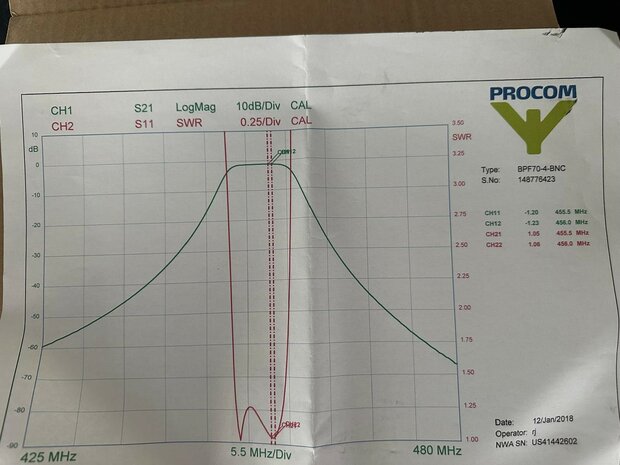

- Reject Attenuation See curve
- VSWR < 1.5:1
- Bandwidth 4 MHz - 10 MHz
- Mechanical
- Connection(s) N(f)
- >(BNC(f), TNC(f), UHF(f) or SMA(f) on request)
- >Dimensions 208 (without connectors) x 104 x 33 mm /
- 8.19 x 4.09 x 1.3 in.
- Weight Approx. 0.69 kg / 1.52 lb.
